KEC 적용 사용전 점검 기준 변경 주요 내용 2편

출처 : 한국전기기술인협회 홈페이지





 전원의 자동차단에 의한 보호대책

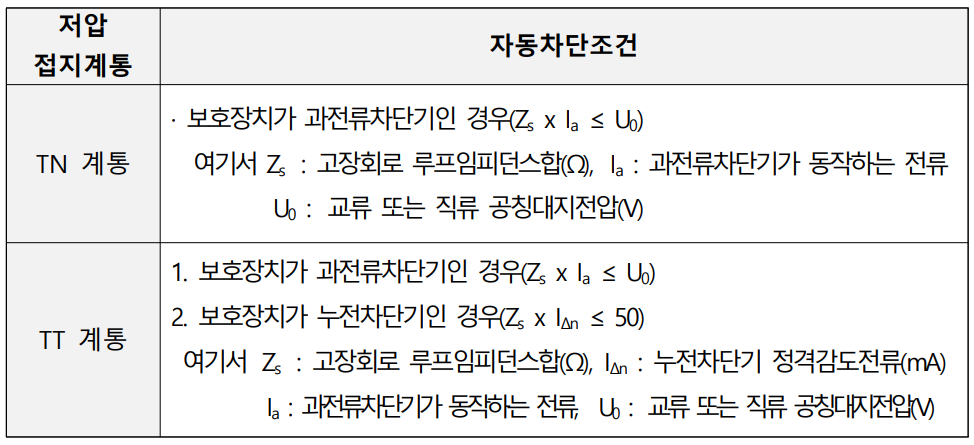

1. 고장시 자동 차단



2. 보호장치의 최대 차단시간

공칭대지전압 (Uo)	32A 이하		32A 초과
	TN	TT	TN	TT
120V 초과 230V 이하	0.4초	0.2초	5초	1초

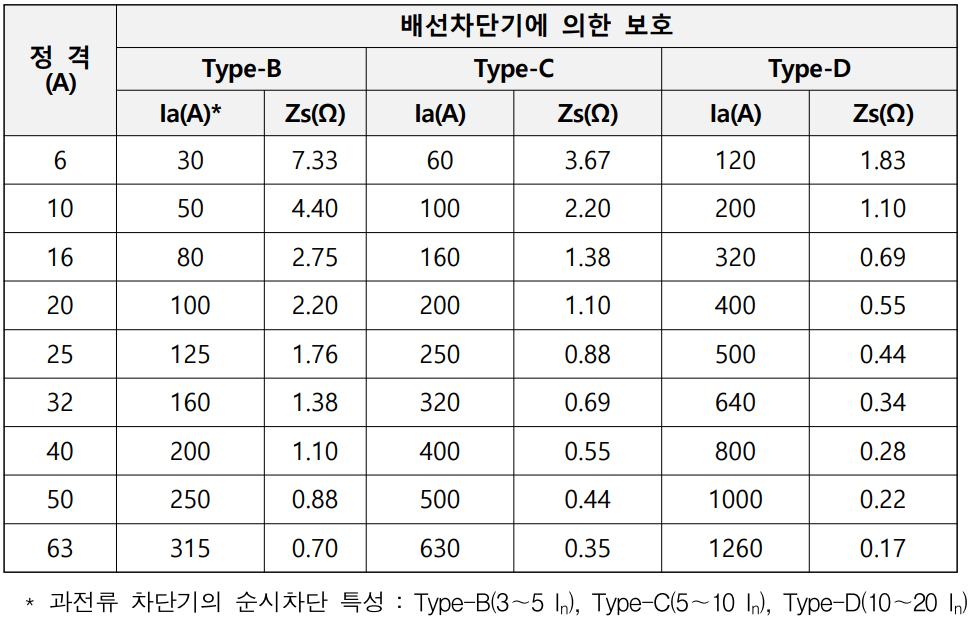

<배선차단기 정격에 따른 고장루프 임피던스(Zs) 값>



3. 누전차단기의 시설

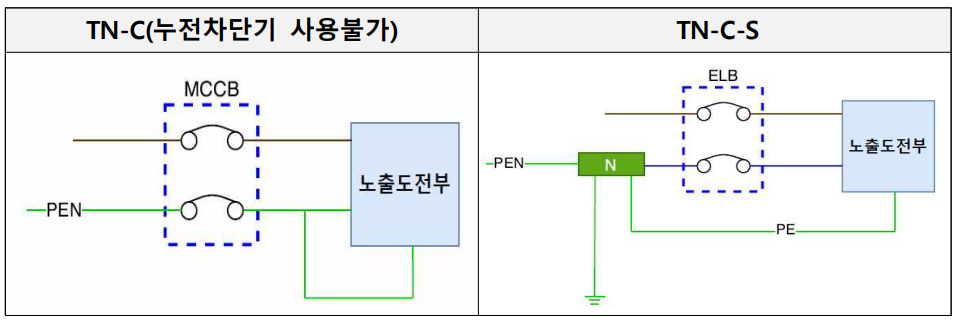

• TN-C 계통에는 누전차단기(지락전용) 사용 불가 - 지락사고시 대지로 흐르지 않아 누전차단기 동작하지 않음
• TN-C-S 계통에서 PE도체는 누전차단기의 전원측에서 PEN도체에 접속
• 누전차단기의 시설장소는 배선차단기로 전원의 자동차단 조건을 만족하는 경우도 반드시 KC인증 누전차단기로 시설



반응형

 그외 주요 변경사항



1. 전선의 선정 및 식별

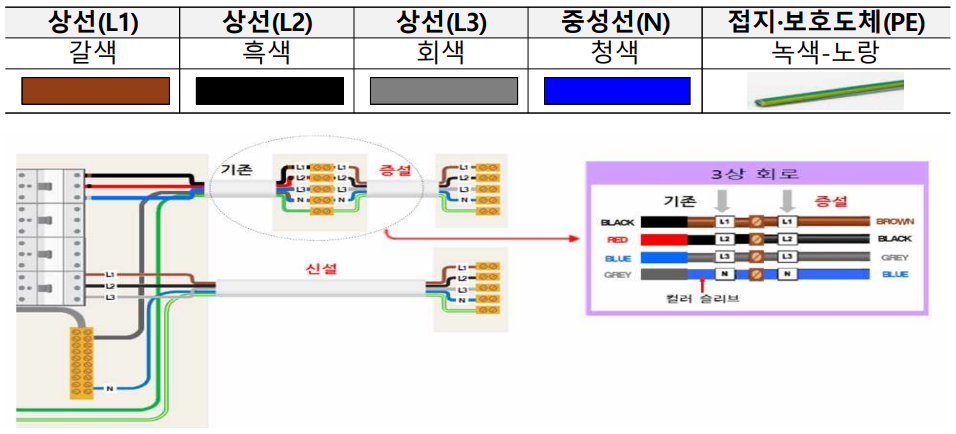

1) 전선 (규격, 상별 색상식별 방법 등)

2) 전선표시 방법

• 신규전선과 기존전선 연결시 기존전선 종단부에 상별 색상 및 상 구분 표시
• 나도체 등은 종단부에 색상 및 상 구분 표시
• 3상 회로에서 분기되는 단상회로의 전선 색상은 분기 전 색상과 동일
• 단상 회로의 전압선은 갈, 흑, 회색 중 어느 하나의 것



2. 전선관 시스템

[합성수지관 공사]

• 이중천장(반자 속 포함) 내에는 합성수지관 공사를 시설할 수 없음
• 콤바인 덕트관(CD관)은 직접 콘크리트에 매입하여 시설하거나, 옥내 전개된 장소에 시설하는 경우 이외에는 불연성 마감재 내부, 전용의 불연성 관 또는 덕트에 넣어 시설



3. 콘센트 또는 점멸기의 시설

• 노출형 시공시 기둥과 같은 내구성 있는 조영재에 견고히 부착
• 매입 시공시 금속제 또는 난연성 절연물의 박스에 넣어 시설
• 충전부가 노출되지 않도록 견고한 난연성 절연물의 외함 또는 덮여있는 것은 벽 등에 견고하게 설치하고 방호커버 (점멸기 경우)를 설치한 경우 생략가능
• 욕실 내는 점멸기를 시설하지 말 것
