출처 : (주)효성 유입배전변압기 취급설명서

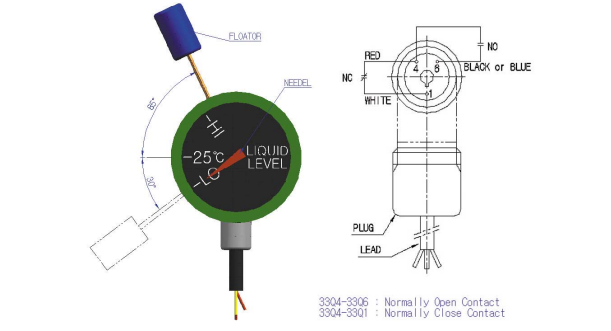

1. 유면계 (Oil Level Gauge)
유면계는 부레와 몸체로 구성되어 있으며, 변압기 속에는 절연유의 온도가 25℃일 때 25의 눈금을 가리키도록 주입됩니다. 만일 유온이 25℃가 아닐 경우에는 아래표를 참조하여 절연유를 주입하여야 합니다. 유면계는 변압기 외함에 취부된 채로 운반되므로 이동 시 파손에 유의해야 합니다. 만일 유리가 파손되면 취부너트를 품고 유리를 갈아 넣을 수도 있습니다.
콘서베이타가 없는 변압기의 경우 유면계의 지시가 Lo 이하일때에는 변압기를 가압하면 안됩니다. 만일 유면의 지사가 Lo이하일 때는 변압기를 가압하면 과다한 온도상승으로 변압기 내부의 절연내력이 저하되어 변압기 사고로 발전될 수 있습니다. 유면계는 유면이 Lo이하로 저하될 때 경보하도록 접점이 내장되어 있습니다. 신호용 케이블을 접속할 경우 단자함 뚜껑을 열고 단자에 케이블을 접속하면 됩니다.
[표] 유온변화에 따른 유면
| 유온(℃) | 주입온도(% 눈금) | |
| 85 | Hi | 100 |
| 70 | 75 | |
| 55 | 50 | |
| 40 | 25 | |
| 25 | 0 | |
| 10 | 25℃ | -33 |
| -5 | -67 | |
| -20 | Lo | -100 |

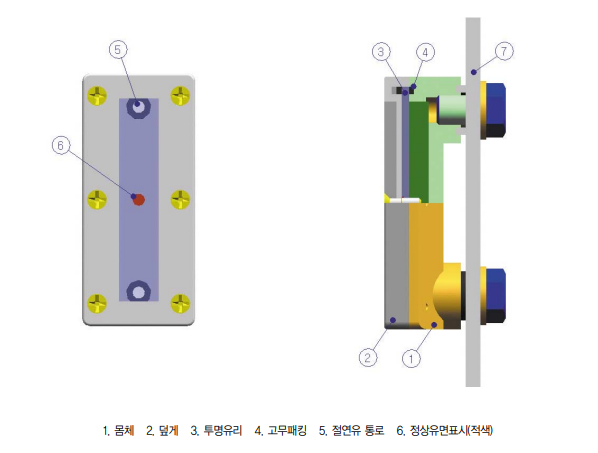

위 유온계는 유리판을 통하여 유량을 볼 수 있습니다. 유면계 중앙에 표시된 적색선은 유온 25℃의 유면을 표시합니다. 이 유면계는 변압기 외함이나 콘서베이터에 부착되어 운송되며 특별한 보수 및 점검이 필요치 않습니다. 만일 유면계에 누유가 생길 경우에는 유면계 위치 이하로 절연유를 배유한 후 취부볼트를 풀고, 커버 및 유리판을 분리한 후 가스켓을 교환하여 재 취부한 후 절연유를 다시 주입하면 됩니다.

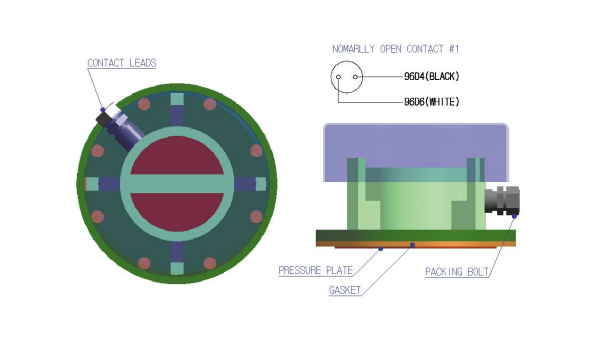

2. 방압안전장치 (Pressure Relief Device : PRD)
방압안전장치는 변압기 내부 사고로 인하여 발생한 압력을 외기로 방출해 주는 장치로 변압기 외함의 뚜껑에 부착합니다. 만일 콘서베이타가 있는 변압기의 경우에는 별도로 방압관을 설치하고 그 방압관 끝부분에 부착합니다.
변압기가 정상운전시에는 방압안전장치는 아무런 동작 부위가 없으나 내부 압력이 0.6±10% kg/㎠에 도달하면 내부압력이 방압막을 밀어내고 구동판을 밀어 고정핀이 부러지며 스러드(Thread)의 날카로운 부분에 방압막이 닿아 찢어지며 내부 압력을 외기로 방출 합니다.
방압안전장치가 동작하면 커버를 분리하고 취부볼트를 풀어낸 후 고정판과 방압막을 교체하여야 합니다. 그러나 자동복귀형은 교체할 필요없이 Reset버튼으로 복귀시키면 계속 사용할 수 있습니다.
방압안전장치가 동작 되었을 경우에는 일단 변압기 사용을 중단하고 변압기 자체를 재 시험하여 사용 여부를 결정 하여야 합니다. 변압기 내부의 과다 압력의 상승은 절연파괴나 권선의 열화에 의해 발생할 수 있기 때문입니다. 방압안전장치에는 동작시 경보 또는 차단신호를 발할 수 있는 마이크로스위치가 구비되어 있습니다.
3. 흡습호흡기 (Brether)
흡습호흡기는 절연유의 열화 및 노화방지를 위해 사용되며 흡습제와 절연유가 주입된 두 개의 용기로 이루어져 있습니다. 운반 도중에 절연유가 파이프를 통해 흡습호흡기로 넘어 들어가는 것을 방지하기 위하여 흡습호흡기와 후렌지 (Flange)사이에 고무 패킹으로 막은 상태에서 운반합니다.
변압기 설치 후에는 반드시 호흡기와 후렌지를 연결하고 있는 볼트(Bolt)를 풀고 호흡기를 분리한 후 고무패킹을 제거하고 재조립해야 합니다. 그렇지 않으면 변압기 내부 압력이 상승하여 누유의 원인이 될 수 있습니다.
호흡기 하부의 절연유 용기는 표시된 적정선까지 절연유를 채워 취부하여야 합니다. 절연유를 채우지 않으면 먼지 등 오염물질이 들어가서 절연유에 나쁜 영향을 끼치게 됩니다.
흡습제 용기속에는 항상 용기의 3/4정도의 흡습제(Silicagel)가 들어 있으며 3/4 정도가 누렇게 변색한 경우에는 흡습제를 교체하여야 합니다. 이 흡습제는 절연유 등 이물질이 들어가지 않았다면 건조하여 재사용이 가능합니다.
