유입변압기 부속품 ( 붓싱, 탭절환기, 유온도계) 설명_001

출처 : (주)효성 유입배전변압기 취급설명서



1. 붓싱 (Bushing)

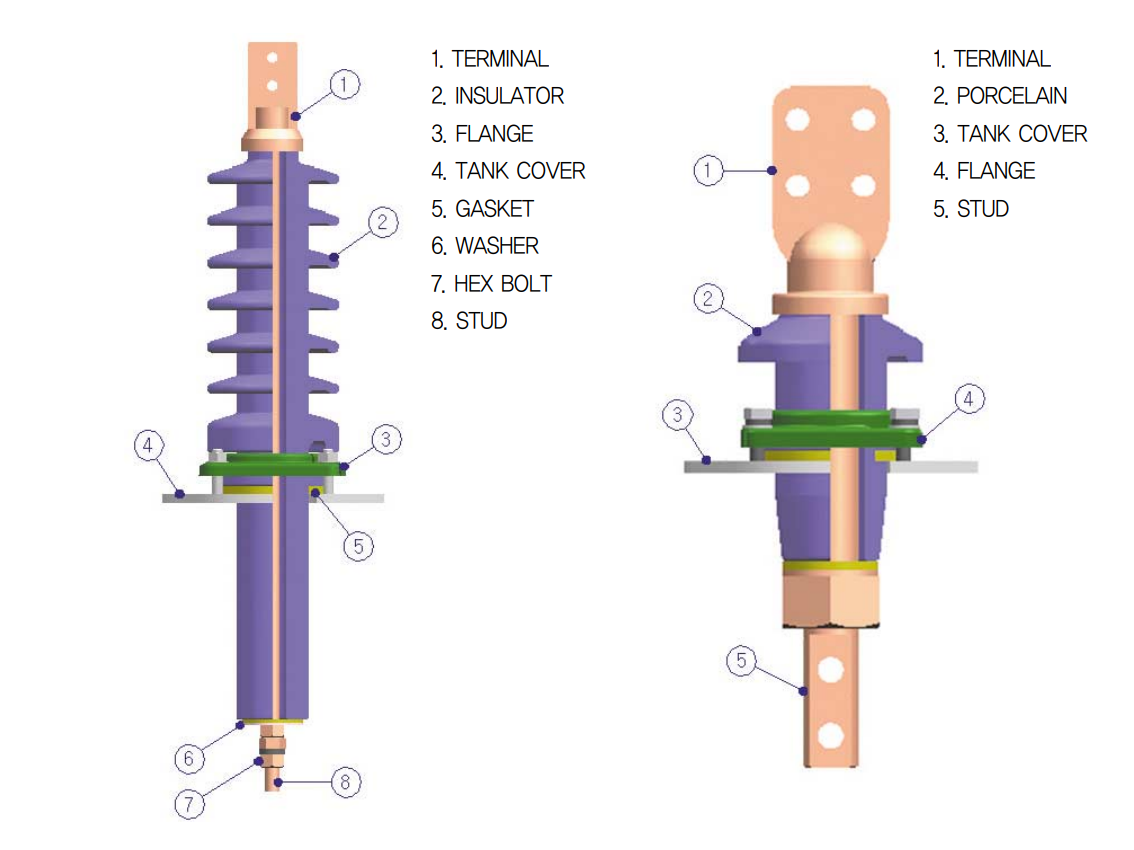

 단일형 붓싱은 35kV 이하의 전압에 사용되며, 정격 선전류에 따라 4000A (암페어)용 까지 제작되어 있습니다. 터미날 정격 선전류의 크기에 따라 여러가지 모양이 있습니다. 아래 그림은 고압(좌), 저압(우)에 사용되는 대표적인 붓싱의 예입니다.



붓싱은 일반적으로 외함의 벽이나 뚜껑에 용접된 보스에 의해 취부된 상태로 운송되며 붓싱의 후렌지와 보스, 애관과 터미날 및 부싱보스 사이에는 절연유 누유를 방지할 수 있는 가스켓이 위치합니다. 붓싱 취급 시 붓싱 애관등이 파손되지 않도록 주의해야합니다. 붓싱애관 표면에 먼지나 기름 등 불순물이 있을 경우 절연상태불량으로 절연파괴나 누설전류 등으로 인하여 인명에 피해를 줄 수 있으므로 주기적으로 청소를 하여야 하나, 전원이 인가된 상태에서는 청소 또는 수리 등을 절대 하면 안됩니다.

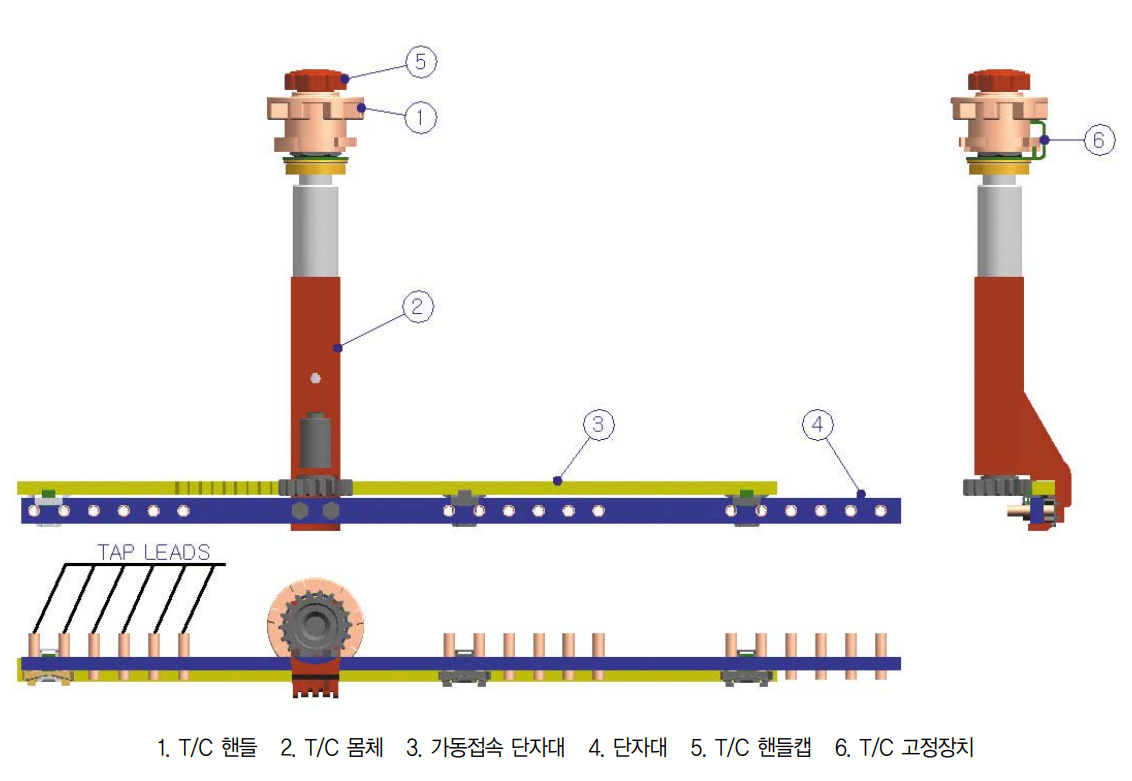

2. 탭절환기 (No Load Tap Changer : NLTC)

탭절환기는 변압기의 뚜껑을 열지 않고도 명판에 표시된 변압비로 탭을 변환시킬 수 있는 구조로 되어 있습니다. 변압기의 외함 벽이나 뚜껑에 위치한 핸들은 축을 통하여 절환기에 연결되며 핸들과 변압기와의 사이에 절연유나 개스 등의 누출을 막을 수 있는 패킹고무가 들어 있습니다. 무전압시 탭절환기는 특별한 사양이 없는 한 일반적으로 5개의 탭으로 되어 있으며 탭절환기 핸드판에 뚫려 있는 탭위치 표시기를 통해 현재 접속된 탭번호를 읽을 수 있도록 되어 있습니다. 이 핸들을 시계방향 혹은 반시계방향으로 움직여 탭의 위치를 선정할 수 있으며, 탭절환기를 동작시킬 때는 변압기에 전원은 인가하지 않은 상태에서 명판을 보고 탭을 절환하여 정확한 위치에 고정 시켜야 합니다. 탭절환기가 불필요하게 동작되는 것을 방지하기 위하여 탭절환기 핸들에 잠금쇠를 끼울 수 있는 구멍도 뚫려 있습니다.



주의사항

1) 탭절환기는 전원이 인가된 상태에서 조작하면 안됩니다. 또한 탭절환기 조작이 불완전하면 가스발생, 소손까지 발생할 수 있으므로 조작 후에는 꼭 탭위치가 완전한지를 확인해야 합니다.

2) 탭절환기를 2차전압을 상승시키기 위해 강제로 탭을 절환하면 안됩니다.



반응형

3. 유온계 (Oil Temperature Indicator : OTI)

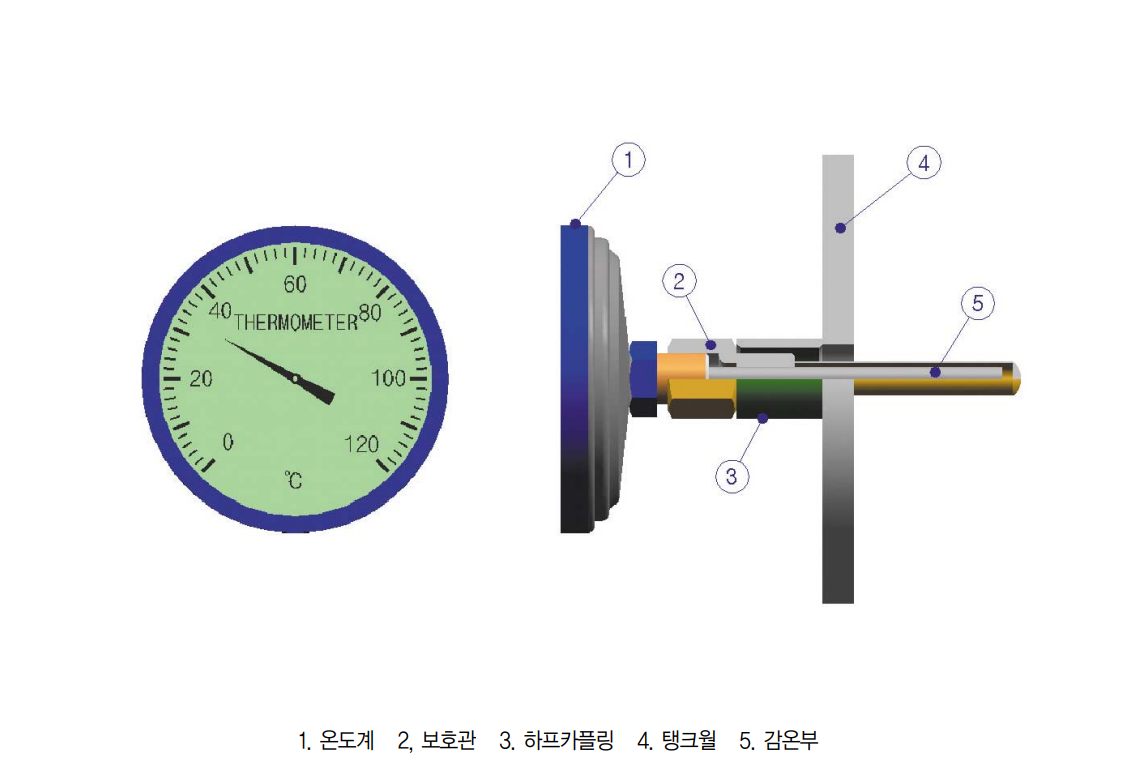

유온도계 (1)

유온계는 절연유의 온도를 측정하기 위하여 제작되었습니다. 유온도계의 바늘은 직접 바이메탈식 스프링에 연결되어 있으며 감온부는 변압기 외함에 취부된 보호관속에 들어 있습니다. 따라서 절연유의 누유와 관계없이 보호관으로부터 유온계 취부너트를 돌려 유온도계를 분리하여 점검할 수 있습니다.

위 유온도계는 일정기간중의 최고온도를 표시할 수 있는 최고 온도 표시지침이 부착되어 있으며 이 최고온도 표시지침은 유온계 중앙에 있는 볼트를 풀면 최고지시침을 복귀시킬 수 있습니다. 한개 혹은 두개의 접점이 내장되어 있으며 이 접점은 케이블 연결단자를 통해 케이블에 연결됩니다. 케이블 연결단자에는 3개 혹은 6개의 단자가 있습니다.

접점은 공장내에서 셋팅 및 시험되어 내장되어 있으므로 현장에서 교정할 필요가 없으며 그 셋팅치는 75℃±5%에서 경보를 발할 수 잇고 95℃±5%(2 접점인 경우) 에서 차단신호를 보낼 수 있도록 셋팅되어 있습니다. 경보나 차단접점은 원하는 관리범위로 변경 사용할 수 있습니다.

유온도계의 지사가 75℃±5% 이상이 되어 경보가 발생한 경우에는 변압기의 부하상태를 재점검한 후 과부하 상태가 아니라면 변압기 내부의 탭결선, 리드 결선의 이상유무를 점검해야 합니다. 만일 변압기가 과부하상태라면 정상 부하량이 되도록 부하사용을 줄여야 합니다.

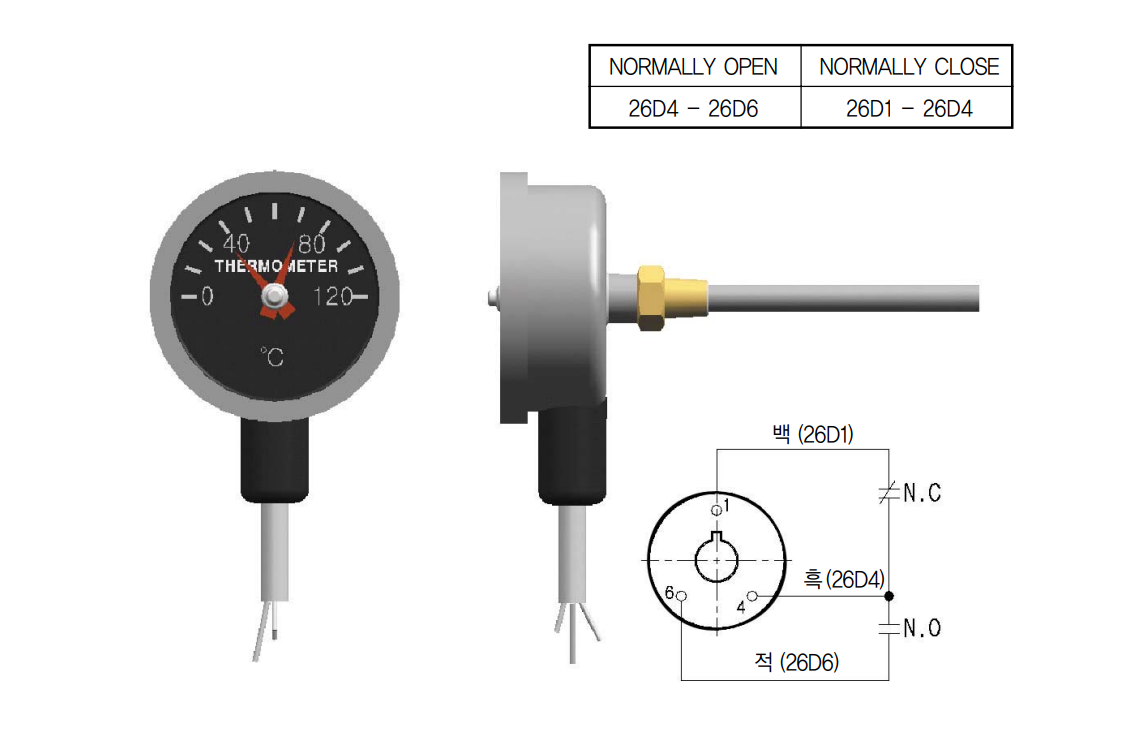

유온도계(2)

위 유온도계(2)는 대부분 유온도계(1)과 동일하나 지시부와 감온부의 분해가 불가능한 구조로 제작되어 있습니다. 따라서 지침 및 투명유리판이 파손되면 수리가 불가능하니 특히 손상이 가지 않도록 주의해야 합니다.
