1. 브흐홀쯔 계전기 (Buchholz Relay : B-H relay)

브흐홀쯔 계전기는 콘서베이타와 변압기 사이를 연결한 파이프 사이에 취부합니다. 이 계전기는 변압기에 사고가 생겼을 때 이를 감지하여 신호를 보내는 두개의 접점이 구비되어 있습니다.



경보용 접점은 변압기 내부에서 서서히 발생한  가스(gas)의 양이 일반적인 경우 325±25cc 가 검출되면 동작되도록 되어 있습니다. 가스량 지시창구를 통해 가스의 양과 색깔을 알 수 있으며 여기에는 가스의 양을 cc로 표시할 수 있는 눈금이 그려져 있습니다.

가스가 계전기 내부에 모이게 되면 계전기 상부표면에 위치한 가스축출용 플러그를 이용하여 가스를 제거 합니다. 플러그의 뚜껑을 열고 육각으로 된 밸브(Valve)를 열면 가스가 제거됩니다.

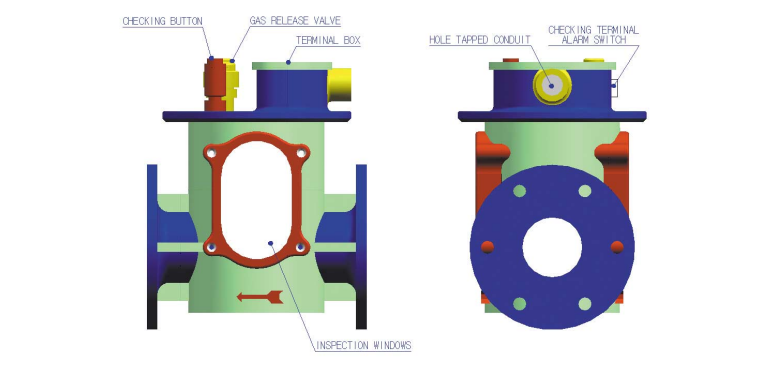

브브홀쯔 계전기

차단용 접점은 갑자기 발생된 과압력에 의한 유속을 검출하는 장치로 1±0.15 m/sec의 속도로 절연유가 흐를 때 동작 됩니다. 이 계전기의 차단신호가 발생하면 일단 변압기의 운전을 중지한 후 변압기를 재검 해야 합니다. 과도한 유속은 변압기 내부 철심의 과열이나 아크방전 등에 의해 발생되기 때문입니다.



신호용 케이블을 접속할 대는 단자박스 뚜껑을 열고 단지에 케이블을 접속하면 됩니다. 케이블 뚜껑에는 경보용 단자와 차단용 단자의 위치가 표시되어 있으니 확인 후 결선 하면 됩니다.



※참고 및 주의 사항

① 브흐홀쯔 계전기는 콘서베이타가 있는 변압기에만 취부됩니다.

② 겨울철 그리고 야간에 급격한 부하감소시 밀봉식 브흐홀쯔 계전기의 경우 릴레이가 오동작 할 수 있으므로 "유온-압력 관계도 명판"을 참조하여 적정한 압력을 유지시켜 줘야 합니다.



2. 연성계 (Compoind Gauge)

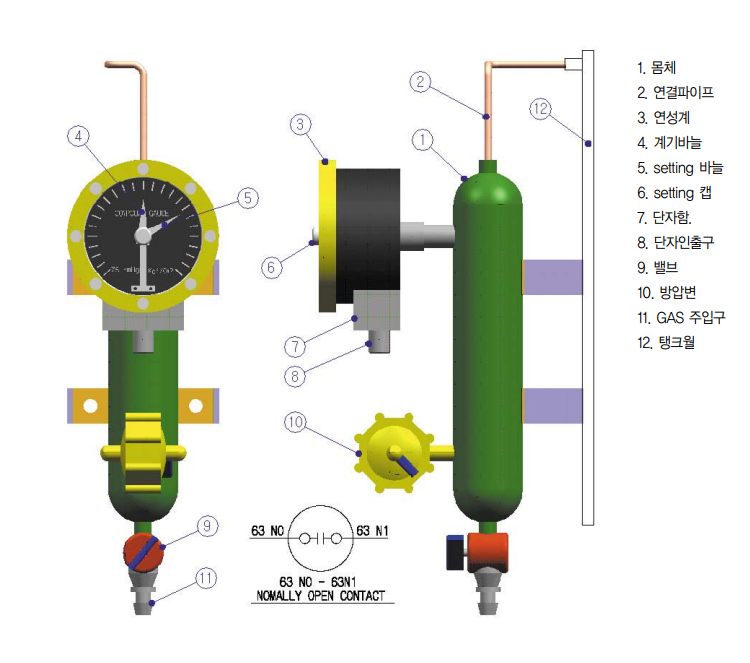

연성계

이 계전기는 변압기를 밀봉함으로써 온도변화에 따른 절연유의 팽창과 수축으로 인하여 대기중의 산소 및 습기가 침입할 수 없게 하여 절연유의 열화를 방지하는 계기입니다. 변압기 탱크 내부 압력이 +0.35 kg/㎠ 의 압력에서 방압변이 열리며 +0.45 kg/㎠ 의 압력에서 접점이 동작하도록 되어 있습니다. 만약 탱크에 진공이 걸리면 가스 주입구를 통해 질소를 대기압과 동일하도록 넣어 주시기 바랍니다. 진공 또는 압력이 너무 많이 걸리면 변압기 외함 또는 취부된 부속품이 변형될 수 있으므로 주의해야 합니다.



반응형

3. 권선온도계 (Winding Temperature Indicator : WTI)

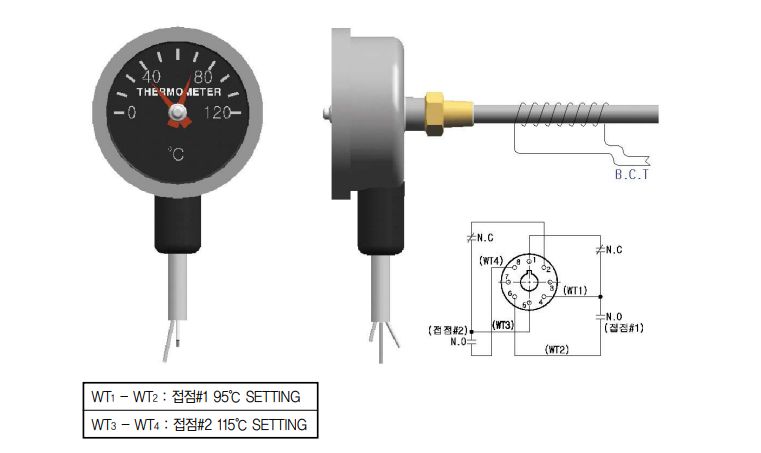

권선온도계

권선온도계는 변압기 탱크벽에 부착되며 온도지침은 축에 바이메탈과 스프링 등을 직접연결한 것으로 본체, 보호관, 감온부로 분리됩니다. 보호관은 변압기 탱크벽에 부착되어 있으며 감온부는 보호관에 삽입 부착 시킵니다. 권선온도는 섭씨(℃)로 표시되며 최고 온도 지시용 바늘이 내장되어 있습니다. 또한 이 온도계는 보호장치를 동작시킬 수 있는 2개의 접점이 있으며 수용가의 부하중요도에 따라 경보 및 차단 접점으로 선택하여 사용할 수 있습니다. 접점1은 95℃, 접점2는 115℃에서 동작됩니다.



이 계기는 권선의 온도를 직접적으로 측정하는 것이 아니라 변류기 (BCT)와 감온부를 이용하여 간접적으로 측정합니다.  운반시나 운전중 유리가 파손될 경우 신속히 교체하여야 하며, 지시침이 운전 중 정상온도의 위치가 아닐 경우는 지침이 고장 났거나 BCT가 불량한 경우일 수 있으므로 원인을 찾아 신속히 조치를 취해야 합니다. 만약 BCT가 불량인 경우는 변압기를 분해하여 교체해야 하며, 동일한 BCT로 교체되지 않는다면 오동작을 일으킬 수 있습니다.



4. 단자함 (단자대)

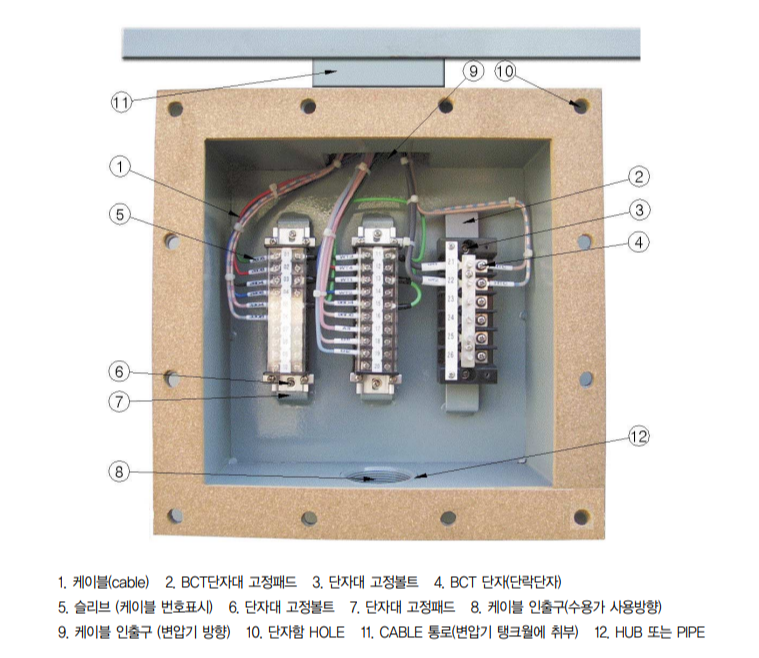

단자함 (단자대)

단자함은 변압기에 취부되는 계기가 접점이 있는 경우 변압기 하부 또는 적당한 위치에 용접 취부됩니다. 단자함과 단자함 카바 (Cover)는 볼트를 사용하여 부착되며 물이나 기타 이물질이 들어가지 않는 구조입니다. 단자함의 크기는 내부에 위치한 단자의 수량에 따라 달라집니다.



단자대는 단자함 내부에 취부되며 계기의 수량, 변압기 Type에 따라 단자대의 위치나 취부방법이 다릅니다. 단자대는 각종 릴레이나 차단기 등을 동작시킬 수 있는 접점 리드가 인출되어 운전중에 단자대나 접점리드를 바꿀 경우 차단기나 기타 보호 회로가 오동작을 일으켜 인명 및 경제적인 손실이 발생할 수 있습니다. 만약 단자대나 접점 리드를 바꿀 경우 차단기나 보호회로 등이 동작하지 않도록 조치 후 실시 해야 합니다.
