변압기 명판 보는 법 (설명)

출처 :  (주)효성 유입배전변압기 취급설명서

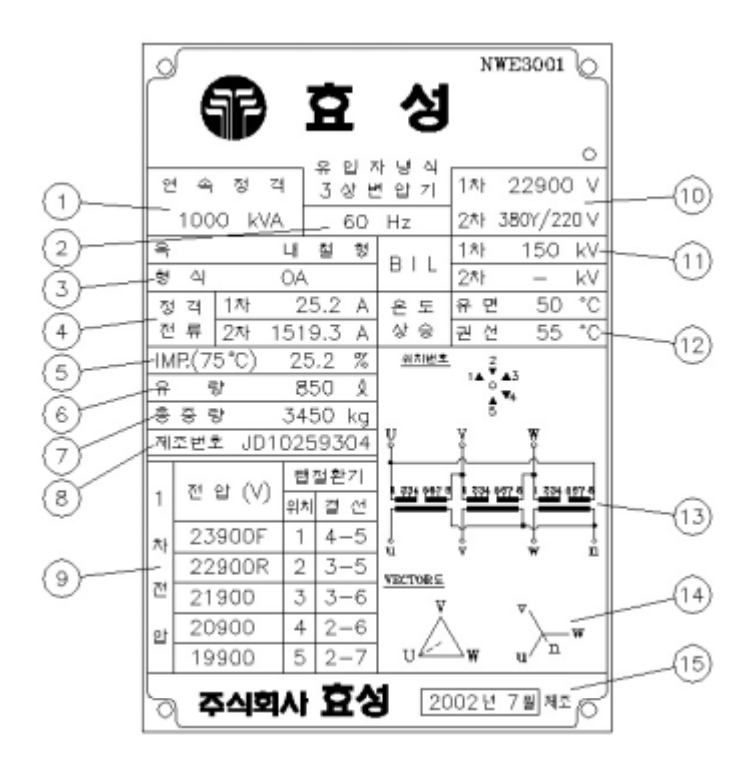

명판에는 그 변압기의 결선 및 부하상태 등의 기본적인 특성이 명기되어 있습니다. 아래 그림은 대표적인 명판입니다.

1) 정격용량(kVA)

변압기가 과부하 되지 않는 상태까지 최대로 사용할 수 있는 용량을 표시합니다.



2) 주파수 (Hz)

변압기의 설계에 적용된 주파수이며 모든 특성 및 시험치는 이 주파수를 기준으로 하여 보증됩니다.



3) 형식 (냉각방식)

운전중에 발생하는 열을 어떻게 냉각하는지에 대해 표시되어 있습니다.



4) 정격전류(A)

정격전압, 정격용량에서 운전될 수 있는 선전류를 표시합니다.



5) 임피던스

공장 시험실에서 측정한 정격부하에서의 %임피던스가 표시되어 있습니다.



6) 유량

변압기 전체에 소요되는 절연유의 양이 리터(L)로 표시되어 있습니다.



7) 총중량(kg)

변압기의 취급, 운반에 필요한 변압기의 전중량을 나타냅니다.



8)제조번호

제조번호는 그 변압기에 관하여 제조사에 문의시 식별번호로 활용되고 있습니다.



반응형

9) 탭 결선도

이 표는 현재 운전중인 탭번호의 전압이 표시되어 있습니다. 탭절환시는 이표에 준하여 실시 하여야 합니다.



10) 정격전압 (V)

이곳에 표시된 전압은 선간전압이 표시됩니다.



11) BIL (kV)

각 붓싱에 인가되어 권선에 미칠 수 있는 충격전압에 대한 전파 절연계급을 표시하고 있습니다.



12) 온도상승

변압기 본체의 유온 및 권선의 온도 상승분을 표시하고 있습니다. (외기 온도를 제외한 내부 온도 상한치임)



13) 권선결선도

이 그림에 의하여 붓싱의 위치와 탭터미날의 접속을 알 수 있습니다.



14) 위상각

1,2차 전압간의 각 변위와 상회전 방향을 표시하고 있습니다.



15) 제조일

제작을 완료하여 시험을 실시한 날을 표시합니다.
