전력용 콘덴서 선택 및 용량 결정

출처 :  삼화콘덴서공업주식회사 카달로그



1. 콘덴서의 선택

콘덴서는 사용목적 및 장소 등에 의해 결정되어야 하며, 진상용 콘덴서의 경우 무효전력을 줄여 전기를 효율적으로 사용하는데 그 목적이 있으므로 전력손실의 측면에서 검토되어야 합니다.



필요한 콘덴서 용량을 선정하기 위해서는 아래 항목에 대한 조사 및 결정이 이루어져야 합니다.



1) 현재 운전되고 있는 전부하 용량은 몇kW인가?

2) 현재의 역률(cosθ1)은 얼마인가를 알아야 하며 또한 신설공장의 경우라면 설치되는 각종부하의 역률이 얼마인가를 사전 조사하고, 변동 될 수 있는 부하를 조사해야합니다.

3) 목표로 하는 역률 (cosθ2)을 얼마로 할것인지를 결정해야 합니다.



위와 같은 조사와 결정이 끝나면 필요로 하는 콘덴서의 용량을 산출 할 수 있습니다.



반응형

2. 콘덴서 용량 결정

대표적인 용량 결정방법에는 계산공식을 이용하는 방법과 용량산출표를 이용하는 방법이 있습니다.



1) 계산공식을 이용하는 방법



조건 : 부하용량을 100[kW]라 하고, 현재 역률이 0.75 이며 목표 역률은 0.95로 하겠다고 가정하면 아래와 같습니다.

Qc : 콘덴서 용량, P : 전부하 용량, cosθ1 : 현재역률, cosθ2 : 목표역률

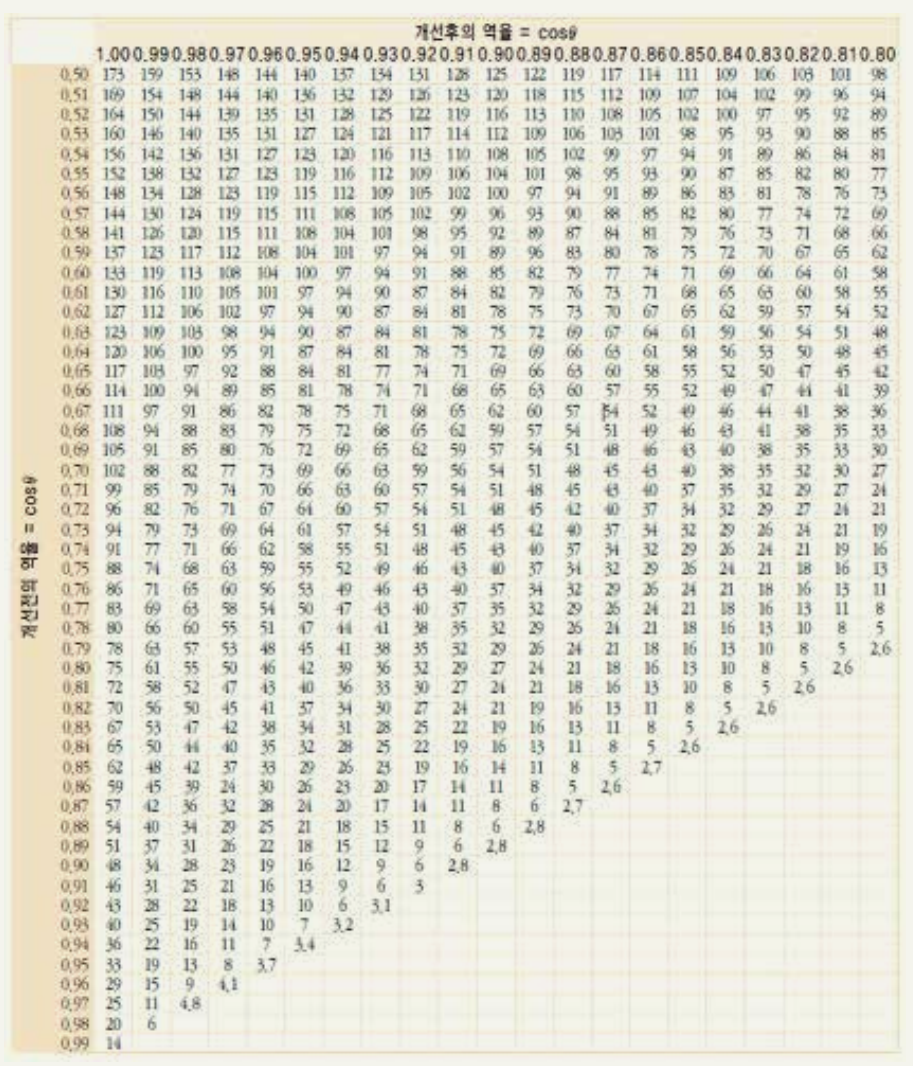

2) 용량산출표를 이용하는 방법

개선전의 역률 0.75에서 개선후의 역률 0.95와 교차하는 값을 찾으면 55%이므로

Qc = 1000 x 0.55 = 550[kvar] 입니다.

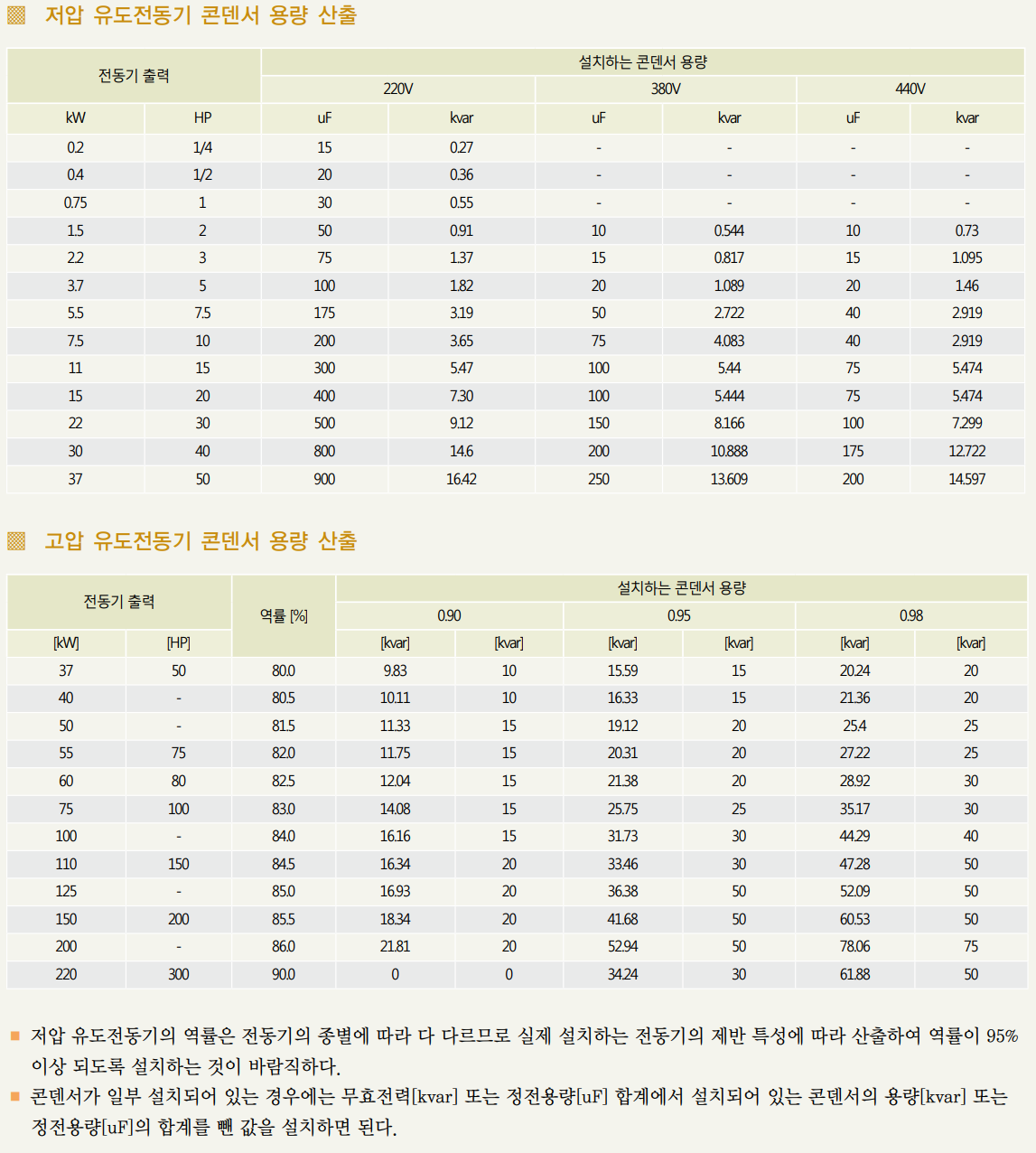

3) 저압 및 고압 유도전동기 콘덴서 용량 산정



전력용 콘덴서의 점검 방법, 주요 고장과 원인, 콘덴서 뱅크 초기점검
