전기안전관리_004_변압기의 점검

출처 : 한국전기기술인협회 전기안전관리교육 특별과정

1. 변압기의 절연저항 측정

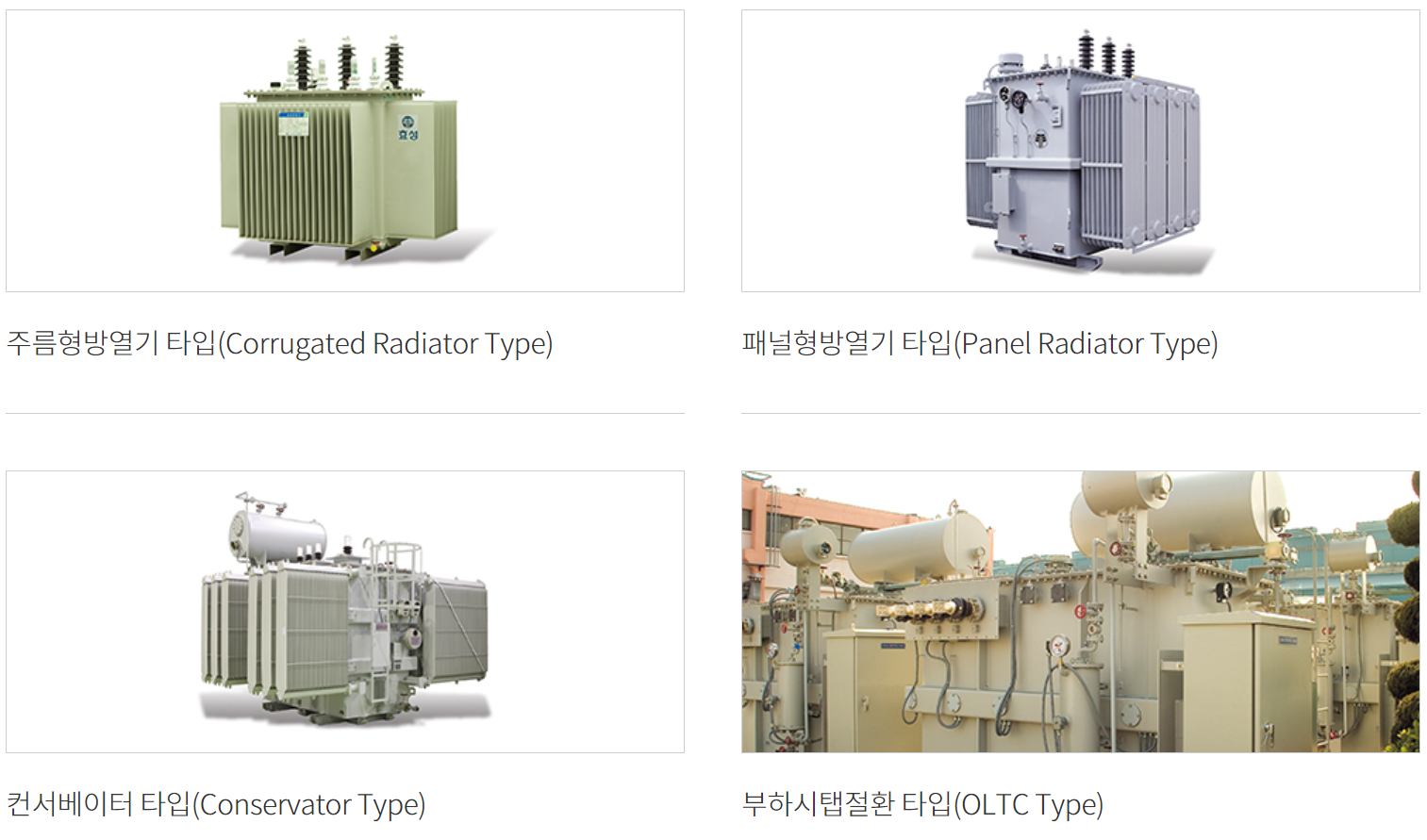

1) 변압기의 종류

- 절연방식에 따른 분류 : 유입변압기, 몰드변압기, 건식변압기
- 철심재료에 따른 분류 : 규소강판, 아몰퍼스

2) 변압기의 절연저항 측정 목적

- 변압기 절연상태 이상 유무 확인 : 절연파괴 방지로 돌발사고 예방
- 수명 예측을 통한 효과적인 유지 및 보수

3) 변압기의 절연저항측정

(1) 안전장구 착용
- 고압절연장갑, 안전모, 활선경복, 절연장화 등의 안전장구를 착용

(2) 측정기 점검 및 방전

- 건전지 내부상태 확인
- 활선여부 확인을 위한 검전과 잔류전하 방전

(3) 측정 시 주의사항

- 1차와 대지 , 1차와 2차 간의 절연저항 측정 : 1,000V 이상의 절연저항계 사용 (충전부 접촉에 의한 감전주의)
- 2차와 대지 간 측정 : 500V용 절연저항계 사용

(4) 측정 종료 후 안전조치

- 접지선 등의 원상 복구



4) 변압기의 절연저항 측정방법

※ 안전을 위하여 모든 작업은 반드시 정전 후 측정



(1) 변압기 1차측 절연저항 측정방법

- 절연저항계의 흑색 리드선을 제1종 접지선에 연결하고 적색 리드선은 변압기 1차 부싱 도체부분에 접촉하여 절연저항을 측정



(2) 변압기 2차측 절연저항 측정방법

- 변압기 2차는 저압이므로 500V 절연 저항계를 사용

- 측정 전  중성점 접지선을 분리

- 저압측 메인 개폐기를 개방

- 절연저항계의 흑색 리드선을 제1종 접지선에 연결하고 적색 리드선은 변압기 1차 부싱 도체부분에 접촉하여 절연저항을 측정



(3) 변압기 1차측과 2차측 간 절연저항 측정방법

- 절연저항계의 흑색 리드선을 저압 측 부싱 도체 부분에 연결하고 적색 리드선은 변압기 1차 부싱 도체부분에 접촉하여 절연저항을 측정



2. 변압기의 절연유 내압 시험

1) 절연유 내압 시험의 목적

- 절연유의 절연열화 유무 확인

- 절연유의 여과 또는 교체를 통한 효율적인 유지 및 관리



2) 절연유 내압 시험 주의사항

- 절연유 채유 용기는 수분이 없고 오염이 안 된것으로 사용

- 절연유 측정용기 장착 시 반드시 전원을 차단할 것

- 절연유는 시험 전 기포가 완전히 제거될 때 까지 기다릴 것

- 측정용기 전극 간격은 정확하게 조정하고 유지할 것

- 내압측정 시 절연장갑을 사용



3) 절연유 내압 시험 판정 기준

구분	절연파괴전압	판정
		50kV 미만 기기	50kV 이상 기기
신유	30kV 이상 (KSC2301)	적합	적합
사용중인 절연유	20kV 이상	적합	적합
	15kV ~ 20kV 미만	적합(요주의)	부적합
	15kV 미만	부적합	부적합



4) 절연유 내압 시험 방법

- 채유 시 활선 부분에 감전되지 않도록 안전에 주의

- 유입변압기에서 절연유 채유

- 밸브 입구측 이물질 제거를 위해 일정량을 버린 후 채유 (절연유는 2회 시험 이상의 충분한 양을 채유)

- 절연유 내압시험기의 전원 차단 여부 확인

- 전극의 갭은 2.5mm, 내압시험기의 양쪽 전극 사이에 시험용기 삽입 후 고정

- 절연유는 전극의 상단이 유면 아래 약 20mm 의 위치까지 붇기

- 절연유의 기포가 없어질 때까지 기다린 후 (약 3분정도), 내압시험기에 전원을 인가

(시험용 변압기의 전극에서 고전압이 출력되므로 감전에 주의해야 합니다.)

- 자동으로 시험 시 전압조정기가 회전하면서 초당 3,000V 비율로 전압이 상승

- 시험용기의 전극에서 절연유의 절연파괴가 발생하고 전압계의 지침이 멈추면 절연 파괴 전압값을 기록

- 전원스위치를 차단하고 재시험할 수 있도록 전압조정기를 0V까지 낮춤

반응형

3. 변압기의 절연유 산가도 측정

1) 절연유의 산가도 측정 목적

- 절연유에 함유된 산성 성분의 양을 확인

- 절연유의 절연내력 저하 방지

- 변압기 내부 철재의 부식 방지

- 절연파괴에 의한 변압기 사고 예방



2) 절연유의 산가도 측정 주의사항

- 절연유 및 산가 측정 용기의 수분 및 오염 방지

- 시료는 충분히 냉각시킬 것

- 정확한 양의 절연유 투입

- 정확한 양의 산 추출액 투입

- 정확한 양의 산 중화액 투입



3) 절연유의 산가도 측정 판단 기준

구분	산가도 (mg KOH/g)	판정
신유	0.02 이하 (KSC2301)	적합
사용중인 절연유	0.2 이하	적합
	0.2 ~ 0.4 미만	적합 (요주의)
	0.4 이상	부적합



4) 절연유의 산가도 측정

- 시험관에 절연유 5CC를 정확히 넣음

- 시험관에 산추출액 5CC를 넣어서 10CC 까지 채움

- 절연유의 산성분이 추출될 수 있도록 엄지손가락으로 시험관 입구를 막고 수십회 흔듦

- 혼합된 시험관에 주사기로 중화액을 한 눈금씩 투입하고 시험관 입구를 막고 흔듦

- 혼합액의 색깔이 적갈색으로 바뀔 때까지 중화액 투입 과정을 반복

- 혼합액이 적갈색으로 바뀌면 투입한 중화액 양을 확인
