직렬리액터, 방전코일 점검 및 확인 사항

1. 직렬리액터

대다수의 송/변전 및 배전선로의 부하는 유도성 부하이며, 이러한 유도성 성분은 계통의 역률을 지상으로 만드는 무효전력을 발생시킵니다. 지상 무효전력은 전압강하, 계통 손실 증대, 전류 증가 등을 유발시키며, 역률이 감소하면 할 수록 계통의 전력품질은 더욱 더 악화되게 됩니다.



이러한 전력품질 문제를 해결하기 위한 가장 일반적인 방법은 전력용 콘덴서를 사용하는 것입니다. 그러나 계통에 콘덴서를 사용하는 경우 콘덴서 개폐 시의 돌입전류, 고조파 확대, 경부하 시의 과전압 등의 문제가 발생할 수 있습니다.

직렬리액터의 사용은 콘덴서 설치로 인해 발생되는 문제들을 해결하기 위한 가장 손쉬운 해결책을 제공합니다.



직렬리액터를 설치하면 아래의 효과를 얻을 수 있습니다.

1) 전압/전류 파형의 왜곡 감소

2) 콘덴서로 유입되는 고조파 성분 억제

3) 콘덴서 개폐 시의 돌입전류 저감

4) 콘덴서 개폐 시의 재점호 방지

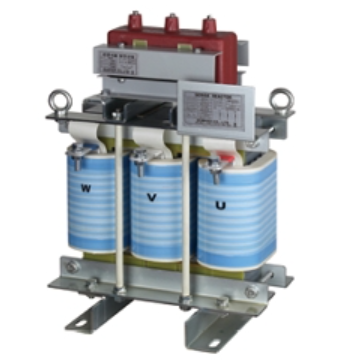

콘덴서용 직렬리액터

2. 방전코일

방전코일은 콘덴서 또는 콘덴서 뱅크가 계통에서 분리되는 경우, 단시간에 잔류전하를 방전시킬 목적으로 설치합니다.

방전코일을 설치함으로써 운전자의 안전 및 콘덴서의 안정적인 운영을 도모할 수 있습니다.



방전코일을 설치하면 아래의 효과를 얻을 수 있습니다.

1) 보수 작업 시 안전한 환경 제공

2) 콘덴서의 개폐 지연 시간 감소

3) 콘덴서의 재투입 시 잔류전하에 의한 콘덴서 과전압 방지



반응형

3. 점검 및 확인사항

	점검사항	점검방법	판정기준		대처방안
일상 점검	누유	육안	누유가 없을 것		에폭시 수지 도포 (누유가 작은 경우) 신품으로 교체 (누유가 큰 경우)
	케이스 변형	육안	케이스의 이상한 변형이 없을 것		제조사에 연락하여 확인 요청
	코일의 변형 코일의 균열 (건식)	육안	코일의 이상한 변형이나 균열이 없을 것		제조사에 연락하여 확인 요청 단락전류 등에 의한 경우에는 수리 또는 신품으로 교체
	케이스 녹발생 도장의 벗겨짐	육안	녹발생, 도장의 벗겨짐 및 긁힘이 없을 것 (특히, 용접부 주의)		녹제거 보수도장
	애자의 오손 애자의 균열	육안	심하게 오염되지 않을 것 균열이 없을 것		애자 청소 균열의 경우 제조사에 수리 의뢰
	단자의 조임	육안 조임부 토크 확인	단자의 과열, 풀림이 없을 것 (주 회로단자 및 접지단자 확인)		단단히 조임 (과열/변색의 경우에는 청소)
	전류	전류계 (필요에 따라 고조파 분석기로 고조파 확인)	최대 전류가 허용치 이내일 것 각 상의 전류 평형에 이상이 없을 것		고조파에 의한 경우 %L값 변경 고조파가 아닌 경우 용량 확인하여 이상발생시 신품으로 교체
	이상음	청각	이상한 음이 없을 것 이상한 진동이 나지 않을 것		고조파 전류 확인 (고조파 전류가 규제치 이하이면 문제없음) 원인불명의 경우 제조사에 확인
	온도상승	촉각 온도계	유입식 (외함 표면)	≤80℃	환기 개선 과전류의 경우 이에 대한 대책 수립 온도 프로텍터 동작 시에는 콘덴서 회로 개방 후 온도가 낮아지면 재투입하고 온도 상승 원인 조사 실시
			건식 (코일 표면)	≤120℃ (B종) ≤150℃ (F종) ≤170℃ (H종) 코일의 변색 및 이상한 냄새가 없을 것
정기 점검	절연저항	절연저항계	최소 500MΩ 이상일 것 (at 20℃)		애자 표면 청소 후 재측정 내부 이상 시 내부 점검 실시 절연유 특성 확인 및 교체
	절연유 특성	파괴전압(BDV)측정 전산가(Acid value)측정	B.D.V ≥ 30kV/2.5mm gap Acid value＜0.2 mgKOH / g		절연유 교체
	온도 포르텍터 동작	접점단자	경보/트립 접점이 동작할 것		온도 프로텍터 접점 및 관련 제어 회로 확인
