축전지의 설치목적과 축전지용량 산정 방식 설명

출처 : 한국전기기술인협회 협회지



1. 축전지의 설치 목적



1) 설치 목적

화재안전기준 및 건축법령 등에서 규정하고 있는 화재 시 또는 예고 없는 정전 시 등에 공공 인명안전을 위해서 직류를 공급해야 하는 비상조명설비, 유도등설비 등에 공급하는데 목적이 있다.



2) 축전지 설치 관련 기준



① 건축법령에 의해 요구되는 축전지 설비

기준	내용
건축물의 피난, 방화 구조 등의 기준에 관한 규칙	(제9조 피난 계단 및 특별피난계단의 구조) ② 제1항에 따른 피난계단 및 특별피난계단의 구조는 다음 각 호의 기준에 적합하여야 한다. 1. 건축물의 내부에 설치하는 피난계단의 구조 다. 계단실에는 예비전원에 의한 조명설비를 할 것 (제30조 피난용승강기의 설치기준) 4. 피난용 승강기 전용 예비전원 가. 정전시 피난용승강기, 기계실, 승강장 및 폐쇄회로 텔레비전 등의 설비를 작동할 수 있는 별도의 예비전원 설비를 설치할 것 나. 가목에 따른 예비전원은 초고층 건축물의 경우에는 2시간 이상, 준초고층 건축물의 경우에는 1시간 이상 작동이 가능한 용량일 것



② KESC 390. 1. 3 시설별 비상전원 설치 대상과 운전시간

부하기기	자가발전설비	전기저장장치	축전지설비	자가발전설비와  축전지설비 병용	작동시간 (이상)
비상조명설비  (계단실 등)	O	O	O	O	30분
피난구 조명장치	O	O	O	O	30분
방화셔터, 자동 방화문	O	O	O	O	30분 (축전지 필수)
방화댐퍼,  가동 방연벽	O	O	O	O



③ 정보통신 관련 법령에 의해 요구되는 축전지설비

기준	내용
방송통신설비의 기술기준에 관한 규정	제10조 (전원설비) ② 제1항에 따른 전원설비가 상용전원을 사용하는 사업용 방송통신설비인 경우에는 상용전원이 정전된 경우 최대 부하전류를 공급할 수 있는 축전지 또는 발전기 등의 예비전원설비가 설치되어야 한다.
지능형 홈네트워크 설비 설치 및 기술기준	제4조 (홈네트워크설비 설치 및 기술기준) ② 홈 네트워크 필수설비는 상시 전원에 의한 동작이 가능하고, 정전 시 예비전원이 공급될 수 있도록 하여야 한다.



④ 화재안전성능기준

기준	내용
비상조명등 (NFPC 304)	② 예비전원을 내장하지 아니하는 비상조명등의 비상전원은 자가발전설비, 축전지설비 또는 전기저장장치를 서리하여 20분 이상 작동해야 한다.
유도등 및 유도표지 (NFPC 303)	② 유도등의 상용전원은 전기가 정상적으로 공급되는 축전지설비, 전기저장장치 또는 교류전압의 옥내 간선으로 하고, 전원까지의 배선은 전용으로 해야 한다. ③ 비상전원은 유도등을 20분 이상 유효하게 작동시킬 수 있는 용량의 축전지로 설치해야 한다.
- 무선통신 보조설비의 화재안전성능기준 (NFPC 505) - 분말소화설비의 화재안전성능기준 (NFPC 108) - 비상방송설비의 화재안전성능기준 (NFPC 202) - 옥내소화전설비의 화재안전성능기준 (NFPC 102) - 물분무 소화설비의 화재안전성능기준 (NFPC 104) - 비상경보설비 및 단독경보형감지기의 화재안전성능기준 (NFPC 201) - 자동화재탐지설비 및 시각경보장치의 화재안전성능기준 (NFPC 203) - 연결송수관설비의 화재안전성능기준 (NFPC 502)

반응형

2. 축전지용량 산정 방식

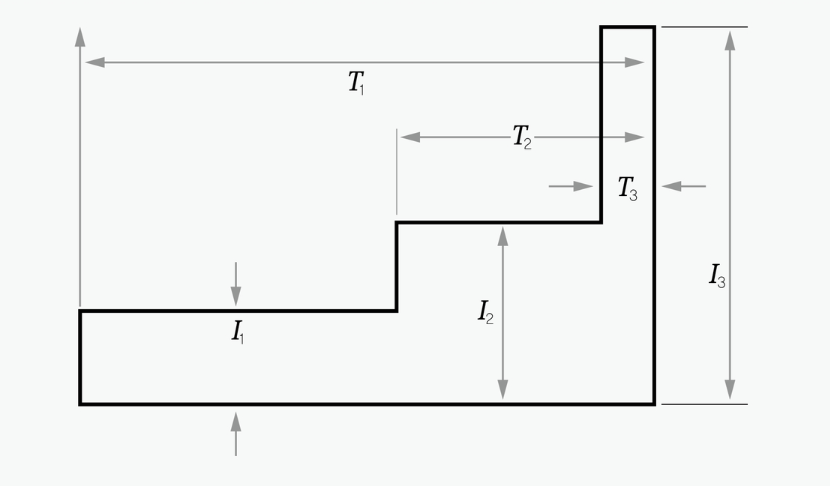

[그림 1] 부하특성 그래프 (예시)

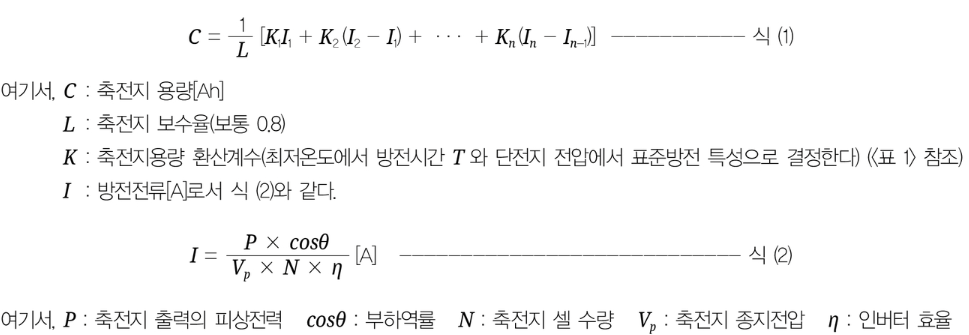

1) 방전전류가 [그림 1] 과 같이 증가하는 경우의 축전지 용량은 설계값을 준용하며, 일반적으로 식 (1)에 따라 산정할 수 있다.



2) 방전전류가 감소하는 경우는 분해 후 각각 용량을 산출하여 가장 큰 용량으로 산정할 수 있다.



<표 1> 용량환산시간 계수

형식	최저허용전압 [V/셀]	0.1분	1분	5분	10분	20분	30분	60분	120분
AMH	1.10	0.67	0.84	1.00	1.10	1.23	1.37	1.90	3.00
	1.06	0.57	0.71	0.85	0.93	1.11	1.15	1.65	2.70
	1.00	0.46	0.58	0.69	0.75	0.84	0.96	1.40	2.40
HS	1.80	0.85	0.88	0.95	1.05	1.30	1.55	2.20	3.40
	1.70	0.56	0.58	0.65	0.75	1.00	1.24	1.90	3.05
	1.60	0.44	0.47	0.53	0.63	0.87	1.10	1.75	2.90
