출처 : 한국전기기술인협회 전기안전관리교육 특별과정
1. 개요
정전의 종류에는 크게 사고 정전과 계획 정전으로 나눌 수 있다. 사고 정전의 경우 정전 절차 없이 긴급 차단이 이루어지나, 계획정전의 경우 정전 절차에 따라 안전하게 실시하여야 하며, 복전의 경우 복전절차에 따라 안전하게 실시하여야 한다.
2. 계획 정전 절차
1) 순서
(1) 정전계획
(2) 공고 및 안내
(3) 동력 정지
(4) 전기실 통제선 설치
(5) 저압 정전
(6) 고압 정전
(7) 방전 및 확인
(8) 정전 완료
2) 정전 절차 구성
(1) 정전계획
- 정전 목적에 따라 정전 범위, 시간 계획
- 관계부서와 협의하여 정전 일자 계획
- 정전 목적에 따른 부속기구 확인
- 예비전원설비 점검
(2) 공고 및 안내
- 사내 공지문 등을 이용하여 정전 목적, 범위, 일시를 공고
- 한전 정전이 필요할 경우 구비 서류 작성 (아래 수급지점 인입개폐기 조작 신청서 작성)
- 정전 전일과 당일 안내방송 등을 이용하여 목적, 범위, 일시안내
아래 서류를 작성하여 관할 한전에 접수하면 됩니다.
관할 한전은 아래에서 참고하세요.
회사소개 > 한전소개 > 소개 > 조직 > 지역본부·사업소 | KEPCO
회사소개 > 한전소개 > 소개 > 조직 > 지역본부·사업소 | KEPCO
경기남부지역 16개시 : 수원, 성남, 안양, 광명, 안산, 하남, 군포, 의왕, 평택, 오산, 이천, 용인, 안성, 광주, 화성, 여주 (시흥시는 인천지역본부 관할)
home.kepco.co.kr
(3) 동력 정지
- 예비전원설비 이상 유무 확인
- 주요 설비 사용 부서와 협의하여 동력 정지 확인
- 전산설비 예비전원 공급 및 종료 확인
(4) 전기실 통제선 설치
- 정전 대상 범위 안전구역 설치
- 안전관리자에 의한 정전 대상 범위 통제
(5) 저압 정전
- 일반 부하 차단 (단, 비상 부하는 차단 금지)
- 저압차단기 (ACB) 차단
- ACB가 차단되면 발전기 기동 (비상 부하에 전원 공급)
- ATS 절체 (전원 A -> B)
(6) 고압 정전
- 일반 부하 차단 (단, 비상 부하는 차단 금지)
- 고압측 차단기 (VCB) 차단
- 부하개폐기 (LBS 또는 ASS) 개방
(7) 방전 및 확인
- 정전 완료 30분 후 검전기를 이용한 정전 확인
- 검전기를 이용하여 잔류전하 유무 확인
- 잔류전하가 있을 시 접지선을 이용하여 방전 실시
- 필요시 인출 가능한 기기 인출 (COS, VCB, ACB 등)
3. 유지 관리 보수 절차
1) 순서
(1) 유지관리 보수 계획
(2) 정전 절차 진행
(3) 정전 완료
(4) 작업 PANEL 접지
(5) 유지보수
(6) 작업 PANEL 청소
(7) 작업 PANEL 접지 해제
(8) 유지 관리 보수 완료
2) 유지 관리 보수 절차 구성
(1) 유지 관리 보수 계획
- 유지 관리 보수 목적에 따른 범위, 시간 계획
- 관계부서와 협의하여 유지 보수 관리 일자 계획
- 유지 보수 관리 목적에 따른 부속기구 확인
- 예비전원설비 점검
(2) 정전절차 진행
- 공고 및 안내
- 사내 공지문 등을 이용한 유지 관리 보수 목적, 범위, 일시 공고
- 한전 정전이 필요한 경우 구비 서류 작성
- 정전 전일과 당일 안내방송 등을 이용하여 목적, 범위, 일시 안내
- 동력정지
- 예비전원설비 확인
- 주요 설비 사용 부서와 협의하여 동력 정지 확인
- 전산설비 예비전원 공급 및 종료 확인
- 전기실 통제선 설치
- 유지 관리 보수 대상 범위 안전구역 설치
- 안전관리자에 의한 유지관리보수 대상 범위 통제
- 정전
- 유지관리보수기기 순차적으로 정전 실시
- 정전 완료 30분 후 검전기를 이용한 정전 확인
- 검전기를 이용하여 잔류전하 유무 확인
- 잔류전하 있을 시 접지선을 연결하여 방전
- 필요시 인출 가능한 기기 인출
(3) 작업 PANEL 접지
- 작업 PANEL 인입/인출 지점에 고정 접지 설치
- 휴대용 검전기로 잔류전하 확인
- 유지관리보수 부속기구 점검
(4) 유지 관리 보수
- 해당 기기 체크 리스트에 의거하여 유지관리보수 진행
(5) 작업 PANEL 청소
- 볼트 / 너트 등 조임 확인
- 볼트 / 너트 / 전선 등 제거
- 도체성 가루 및 비 도체성 가루 제거
- 명판 등 표시기구 점검
(6) 작업 PANEL 접지 해제
- 고정용 볼트 / 너트 조임 확인
- 절연피복 상태 점검
(7) 유지관리보수 완료
- 유지관리보수 기기 일상점검
- 작업 PANEL 내 환경 점검
- 체크 리스트 점검
- 복전 절차에 의거하여 안전하게 복전
4. 복전절차
1) 순서
(1) 유지 보수 관리 완료
(2) 반내 정리 청소
(3) 인출 기기 투입
(4) 접지선 제거
(5) 한전 공급 대기
(6) 고압 투입
(7) 저압 투입
(8) 복전 완료
(9) 통제선 제거
2) 복전 절차 구성
(1) 유지 보수 관리 완료
(2) 작업장 정리 청소
- 관리대상 작업장 정리 및 청소상태 확인
- 명판 등 표시기구 확인
(3) 인출 기기 투입
- 인출하였던 기기 투입
- 차단기 및 개폐기의 경우 조작전원 확인
- 램프 등의 경우 테스트 버튼으로 램프 상태 확인
(4) 접지선 제거
- 접지용 기구 및 케이블 제거
- 유지관리 부속기구 정리 정돈
- 전기실 내 환경 점검
(5) 한전 공급 대기
- 한전 수전 공급 요청
- 복전 전 체크 사이트 점검
- 반내 최종 확인
(6) 고압 투입
- 부하 개폐기(LBS) 투입
- MOF반 적산전력계 동작 확인
- 고압 차단기 (VCB) 투입, 각상 전압 확인
(7) 저압 투입
- 저압 주 차단기(ACB) 투입
- 저압 부하 차단기 (MCCB) 투입
(8) 복전 완료
- 관계 부서 복전 통보 및 전력 확인
- 복전 완료 방송
(9) 통제선 제거
6. 수배전 설비 정 복전 절차

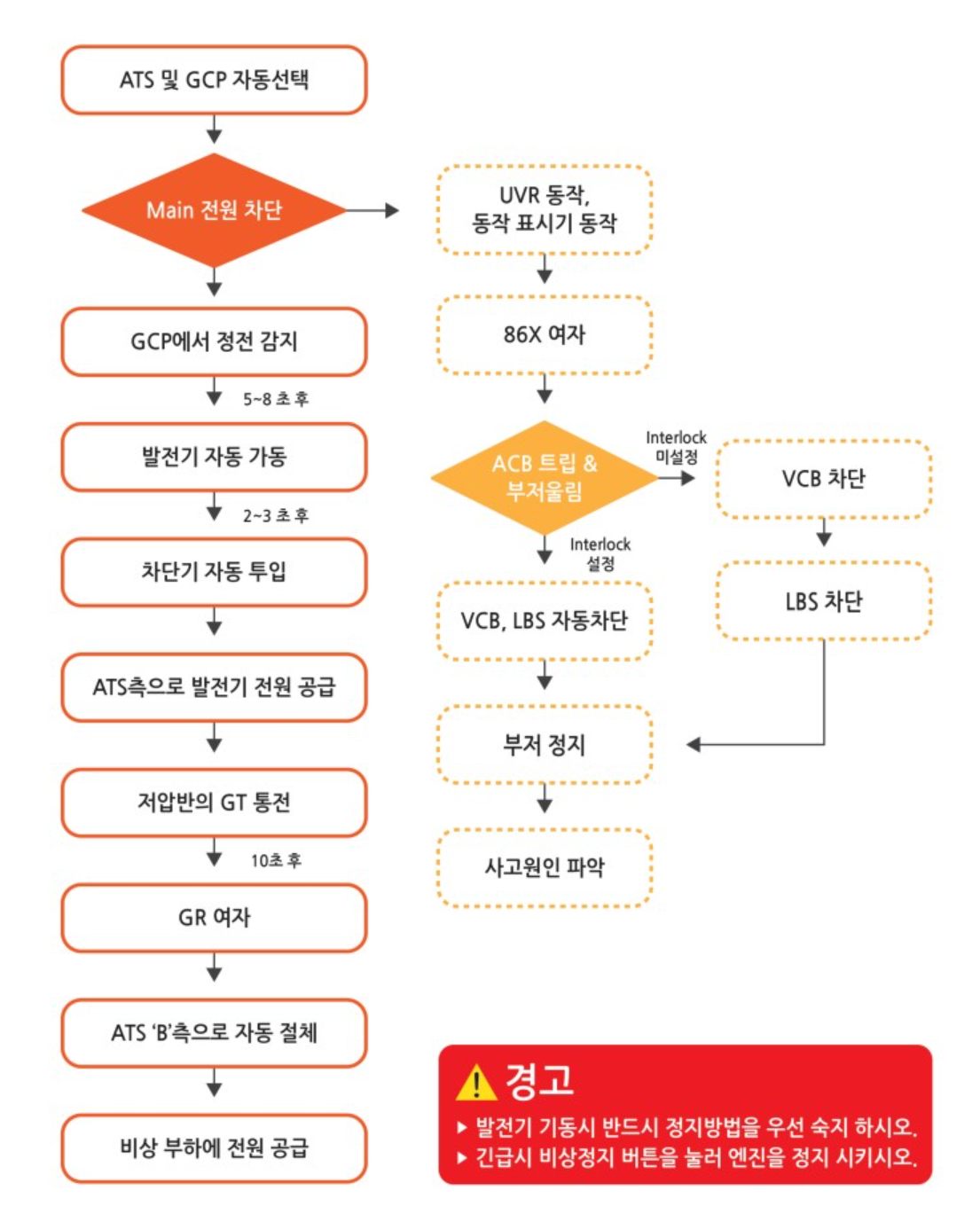

1) 사고 정전시 작업 순서

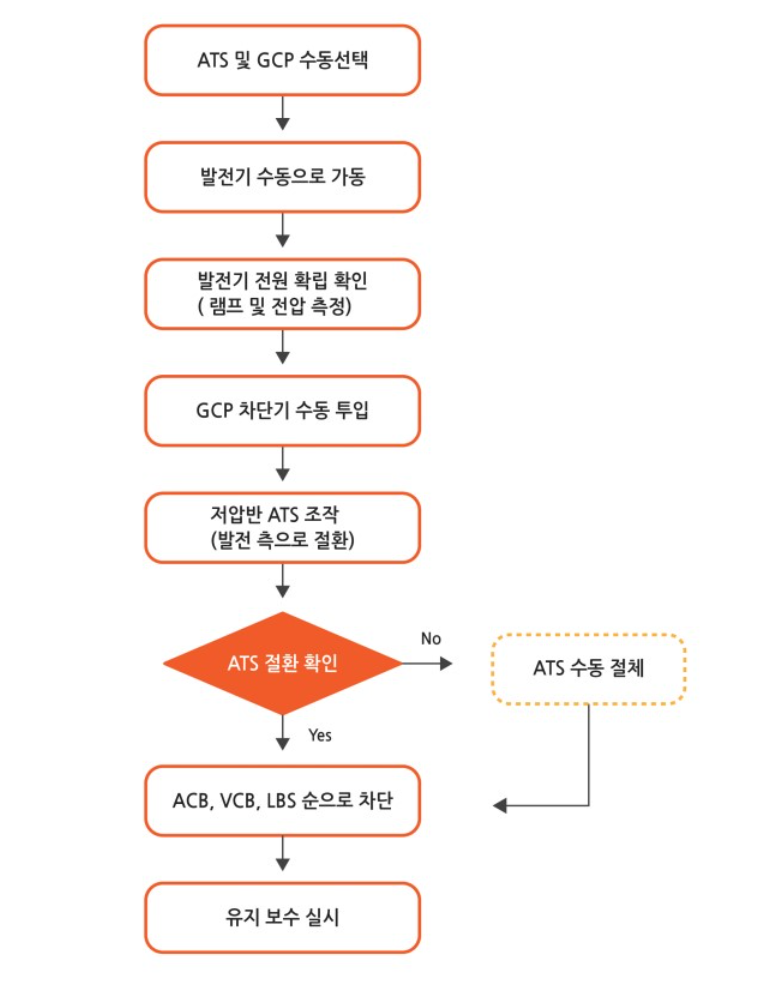

2) 계획 정전시 작업순서

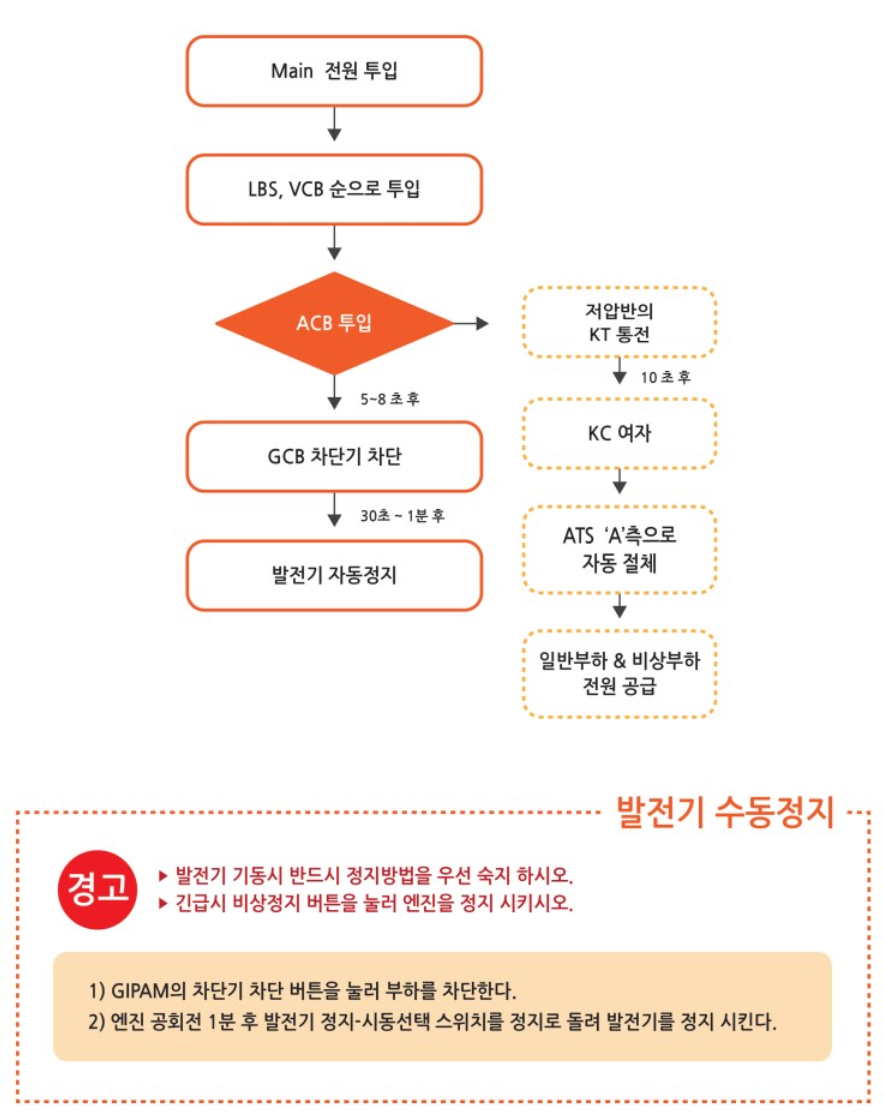

3) 복전 시 작업순서
